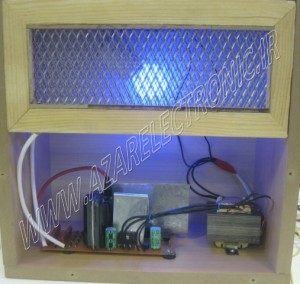

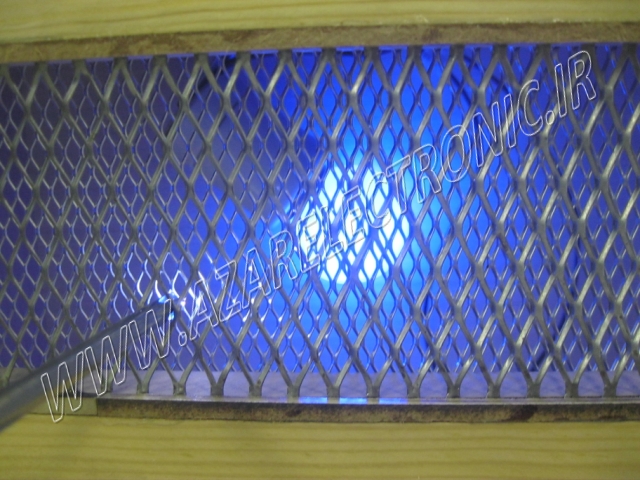

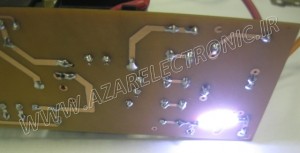

در این مدار از دو توری ریز و درشت که در فاصله مشخصی از هم قرار گرفته اند استفاده شده که پشه ها یا حشرات مزاحم وقتی بین این دو توری قرار گرفتند، بخاطر هادی بودن بدن حشرات ، مسیر های ولتاژ بسته شده در نتیجه شوک الکتریکی بسیار قوی ای به حشره وارد می شود که موجب از بین رفتن آن خواهد شد. برای جذب بیشتر حشرات بسمت دستگاه در پشت توری ها یک لامپ کم مصرف با نور بنفش تعبیه گردیده.
مدار، های ولتاژ هم شامل نوسانساز و تقویت کننده ولتاژ و مدار چند برابر کننده ولتاژ و ترانس های ولتاژ می باشد .
نمونه تجاری این دستگاه فقط شامل ترانس معمولی افزاینده و مدار چند برابر کننده می باشد که هر دو نمونه طراحی و ساخته شده است.

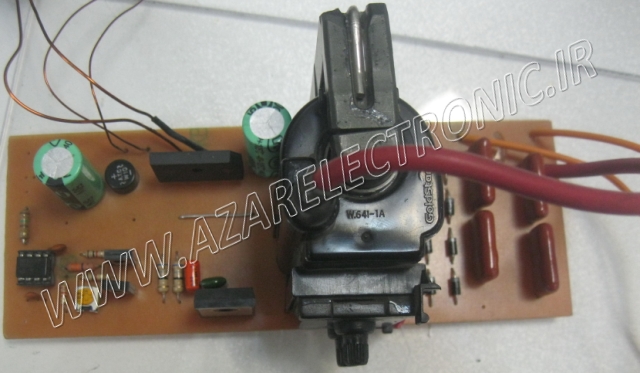

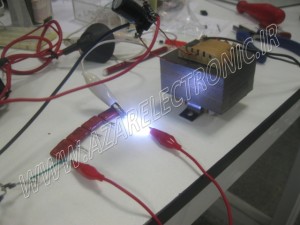

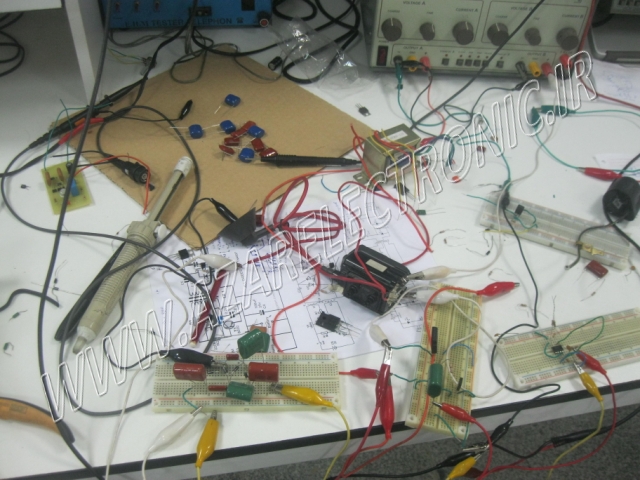

در نمونه اول از ترانس های ولتاژ با فرکانس بالا استفاده شده که ولتاژ تغذیه ۱۲ ولت می باشد و در نمونه دوم از ترانس معمولی و مدار چند برابر کننده ولتاژ استفاده شده که ابتدا توسط ترانس ولتاژ ۲۲۰ برق شهر افزایش یافته سپس توسط مدار چند برابر کننده در به حد کیلو ولت افزایش داده می شود.
فیلم عملکرد مدار:
لینک فیلم های دیگر مرتبط با های ولتاژ:
لینک فیلم یک
لینک فیلم دو
